TM1637 - целые и дробные числа, включая отрицательные!

[o1eg]

Приветствую форумчане! хочу представить вам на тестирование блок TM1637_New. Он предназначен для работы с 4-6 разрядным 7-сегментным дисплеем на основе микросхемы TM1637, с использованием библиотеки TM1637_New. Библиотека написана с нуля, так как ни одна из найденных толком не работали... Блок предоставляет удобные функции для отображения целых и дробных чисел, а также позволяет настраивать яркость дисплея. Основное применение — отображение значений в различных проектах, например, датчиков, счётчиков или пользовательских интерфейсов.

TM1637_New (библиотека):

Управляет 7-сегментным дисплеем через два пина CLK и DIO (настраиваются в блоке).
Поддерживает отображение:
Целых чисел (displayInt()), включая отрицательные.
Дробных чисел (displayFloat()), с одной десятичной точкой, включая отрицательные.
Поддержка "char" и "string" для блоков с текстом и текстом с цифрами.
Функции управления яркостью дисплея (setBrightness()).
Возможность напрямую отображать сегменты (displayRaw()).

Инициализирует дисплей, задаёт яркость и начальное значение.
Обновляет отображение через заданное время, которое реализовано на millis, а не на delay!
Может на лету переключается между режимами отображения дробных и целых чисел.

Библиотека и блоки в архиве!



UPD:

[montirovka]

А с шести разрядным будет работать?
Допускается ли работа с 2-3 блоками?


[tema]

А можно добавить string?
спс.

[montirovka]

При компиляции проекта с блоком TM1637 ошибка.


[stypler]

А где температура на схеме?

[montirovka]

А где температура на схеме?

Проект для примера Забыл температуру убрать. В данное время шибер работает по разряжению в котле.
Ошибка на плате 4. 4 плату удаляю нет ошибки.


[o1eg]

А с шести разрядным будет работать?
Допускается ли работа с 2-3 блоками?

Этот вариант библиотеки рассчитан на 4-разрядный модуль (как видно по массиву segments[4] и индексам от 0 до 3). Для работы с 6-разрядным модулем потребуется небольшая модификация: (uint8_t segments[6] = {0x00, 0x00, 0x00, 0x00, 0x00, 0x00};) если потребуется дописать не трудно, просто в наличии нет такого модуля. Закажу с али и потестирую! И, ДА, моя ошибка, сделал блок который можно использовать только один раз (уже ИСПРАВЛЕНО!).

Ошибка на плате 4. 4 плату удаляю нет ошибки.

Возможно из за того, что переменные в блоке использовались не "уникальные".. В новой редакции блока исправлено, теперь блок можно использовать не один раз и шанс, что переменные пересекутся в минимален!

Дополнения!!! в новой редакции библиотеки реализовано использование до 3 разрядов после запятой!

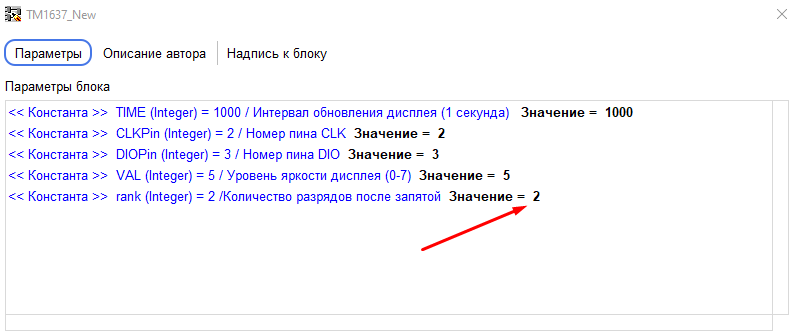

В настройках блока задаём количество разрядов после запятой! Обновить библиотеку и блок ОБЯЗАТЕЛЬНО!!!

[o1eg]

А где температура на схеме?

Проект для примера Забыл температуру убрать. В данное время шибер работает по разряжению в котле.
Ошибка на плате 4. 4 плату удаляю нет ошибки.

Обновите блок и библиотеку! ваш файл проверил - компилируется!

[montirovka]

Проверил компилируется. Так как платы ТМ1637 нет, проверить полностью нет возможности. У каких то версий блоков ТМ1637 была проблема с работой с блоком энкодера, как у меня в проекте. Энкодер переставал работать. Завтра еще потестирую.

[Astreet]

Требует библиотеку...

Снимок экрана 2025-01-25 121435.jpg

[montirovka]

Требует библиотеку...
Снимок экрана 2025-01-25 121435.jpg

Возьмите и добавьте у себя в Arduino IDE библиотеку.

[Astreet]

Требует библиотеку...
Снимок экрана 2025-01-25 121435.jpg

Возьмите и добавьте у себя в Arduino IDE библиотеку.

Мой недочет. Я почему-то решил, что это относится к модулю 1637....

[Astreet]

Вроде запустил... Проект от Сергея montirovka с небольшими доработками...

Видео WhatsApp 2025-01-26 в 12.38.08_04fac8b8.mp4

[

Проверка шаговика_энкодер_ТМ1637 BIG.flp

[o1eg]

Штош, пришло время небольшого обновления! теперь наш "рисовый" TM1637 может переваривать символы(char, string). В библиотеку добавлена функция (void TM1637_New::displayString(const char *str)), массив на 37 символов, 10 цифр, остальное буквы + "пробел". Некоторые символы (W,X,Z,M) будут отображаться не совсем корректно из за особенностей семисигментного индикатора.
Блок TM1637_N_Char представляет собой код для объединения на одном экране цифр, например с датчика, и единичных символов(char). "prefixLetter" определяет символ до числа, "suffixLetter" - после него, разумеется можно ставить пробел! Параметр "isFloatMode" всё так же будет определять целое число или с дробное. количество знаков после запятой так же настраивается, но пока ограничено двумя!
Блок TM1637_N_String - код для вывода текстовых сообщений, таких как состояние устройства ("ON", "OFF").
Системых уведомлений: Краткие сообщения об ошибках, статусах, или значениях ("ERR", "TEST" "HELP" и пр.)
Пока всё ограничивается размера дисплея 4 разряда... Ждём 6 разрядный!
Для использования блоков ОБНОВЛЕНИЕ библиотеки ОБЯЗАТЕЛЬНО!
Обновление касается только новых блоков, впрочем, старый(TM1637_New) с ним тоже будет прекрасно работать!

[o1eg]

А можно добавить string?
спс.

Дааа, почему бы и нет?

[shpuntic48]

При компиляции ошибочка

[montirovka]

Та же ошибка.


[aidar_i]

Та же ошибка.

У Вас стоит старая библиотека, установите новую от автора блоков.

[montirovka]

Получилось. Спасибо.

[o1eg]

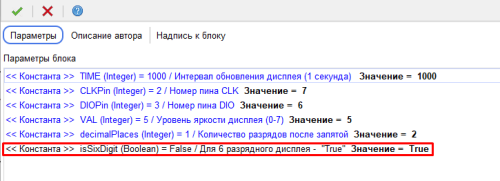

Дописал наконец библиотеку под дисплей Tm1637! Добавлены функции очистки дисплея "displayClear()" и отображения времени "displayClock". Самое главное - теперь можно работать с 6 разрядным дисплеем, за это отвечает флаг "isSixDigit"



Добавлены два блока: "blink" - для мигания текста и "tmclock" для отображения времени с... чего бы то ни было.
Для работы библиотеки и блоков всё также необходимо ОБНОВИТЬ библиотеку и блоки!
Блоки создавались в программе FLPROG 7.3.0 - поэтому использование более ранних версий программы не гарантирует их работу!
Предложений по усовершенствованию библиотеки или блоков больше не было, да и потестить успел в нескольких работах, поэтому проект можно считать успешно завершённым а версию библиотеки финальной!
